PRA6616

• 支持 4K×2K @120Hz 高分辨率高帧率图像采集；

• PCIe Gen2 x4 接口，数据传输速率高达 1600MB/s；

• 数据采集单元外置，降低干扰与串扰；

• 支持图像参数检测功能（VFQ、VTT、VDE、HTT、HDE）；

• 内建数据传输指示灯，便于监控工作状态；

• 提供完整的软件开发包（DLL 动态链接库）与图像采集软件；

• 板载缓存大，数据稳定性强；

• 兼容 VBYONE 和 LVDS 两种主流接口标准。

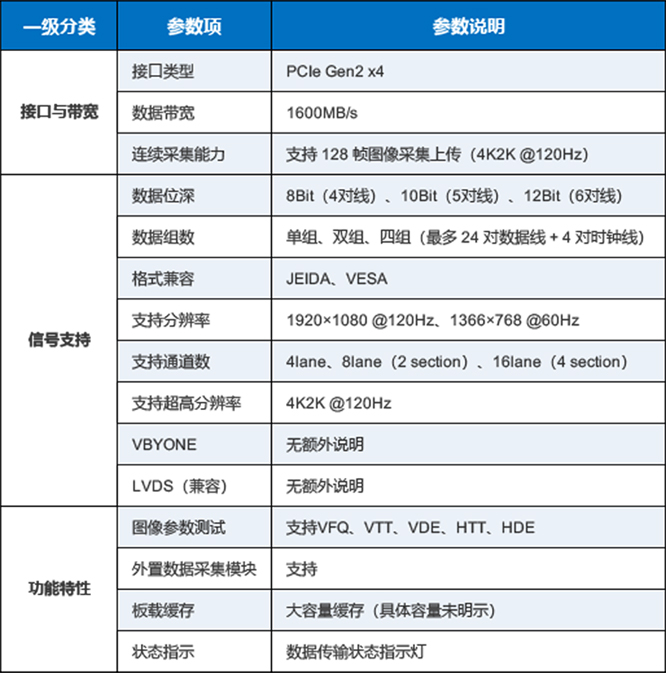

• 接口与带宽

• 接口类型：PCIe Gen2 x4；

• 数据带宽：1600MB/s；

• 连续采集能力：支持 128 帧图像采集上传（4K2K @120Hz）。

• 信号支持

• 数据位深：8Bit（4对线）、10Bit（5对线）、12Bit（6对线）；

• 数据组数：单组、双组、四组（最多 24 对数据线 + 4 对时钟线）；

• 格式兼容：JEIDA、VESA；

• 支持分辨率：

• 1920×1080 @120Hz；

• 1366×768 @60Hz。

• 支持 4lane、8lane（2 section）、16lane（4 section）；

• 支持 4K2K @120Hz；

• VBYONE：

• LVDS（兼容）：

• 功能特性

• 图像参数测试：VFQ、VTT、VDE、HTT、HDE；

• 外置数据采集模块；

• 板载大容量缓存（具体容量未明示）；

• 数据传输状态指示灯。

• 液晶电视主板测试与验证；

• LED 背光控制板及驱动板检测；

• LCD 控制器输出质量检验；

• 视频信号处理芯片出厂一致性检测；

• 图像处理算法系统输入源采集；

• 嵌入式图像采集解决方案研发。

Q1：是否支持 VBYONE 的 4K@120Hz 采集？
A1：支持，最大支持 4K2K 分辨率 @120Hz，且可连续采集 128 帧图像。

Q2：兼容哪些 LVDS 格式？
A2：兼容 JEIDA 和 VESA 两种 LVDS 格式，支持多种数据位宽及多组数据线连接方式。

Q3：是否提供软件开发支持？
A3：提供完整的 DLL 动态链接库及图像采集软件，支持二次开发。

Q4：如何确认数据传输是否正常？
A4：板载有数据传输状态指示灯，可实时观察采集工作状态。

Q5：此卡是否支持 LVDS 与 VBYONE 同时输入？
A5：不支持同时输入，但兼容两种信号标准，可根据实际测试项目选择使用。
