电视测试系统

• 一拖二模式：支持同时自动测试两块数字电视主板，提升测试效率；

• 显示器代替工装屏：使用普通显示器（支持1920×1080分辨率）代替各种工装屏，实时显示被测数字电视主板的LVDS图像；

• 多种信号采集与仿真功能：集成多种信号采集（如LVDS图像、VIDEO视频、AUDIO音频等）和功能仿真模块（如IR仿真、按键仿真、光感仿真等）；

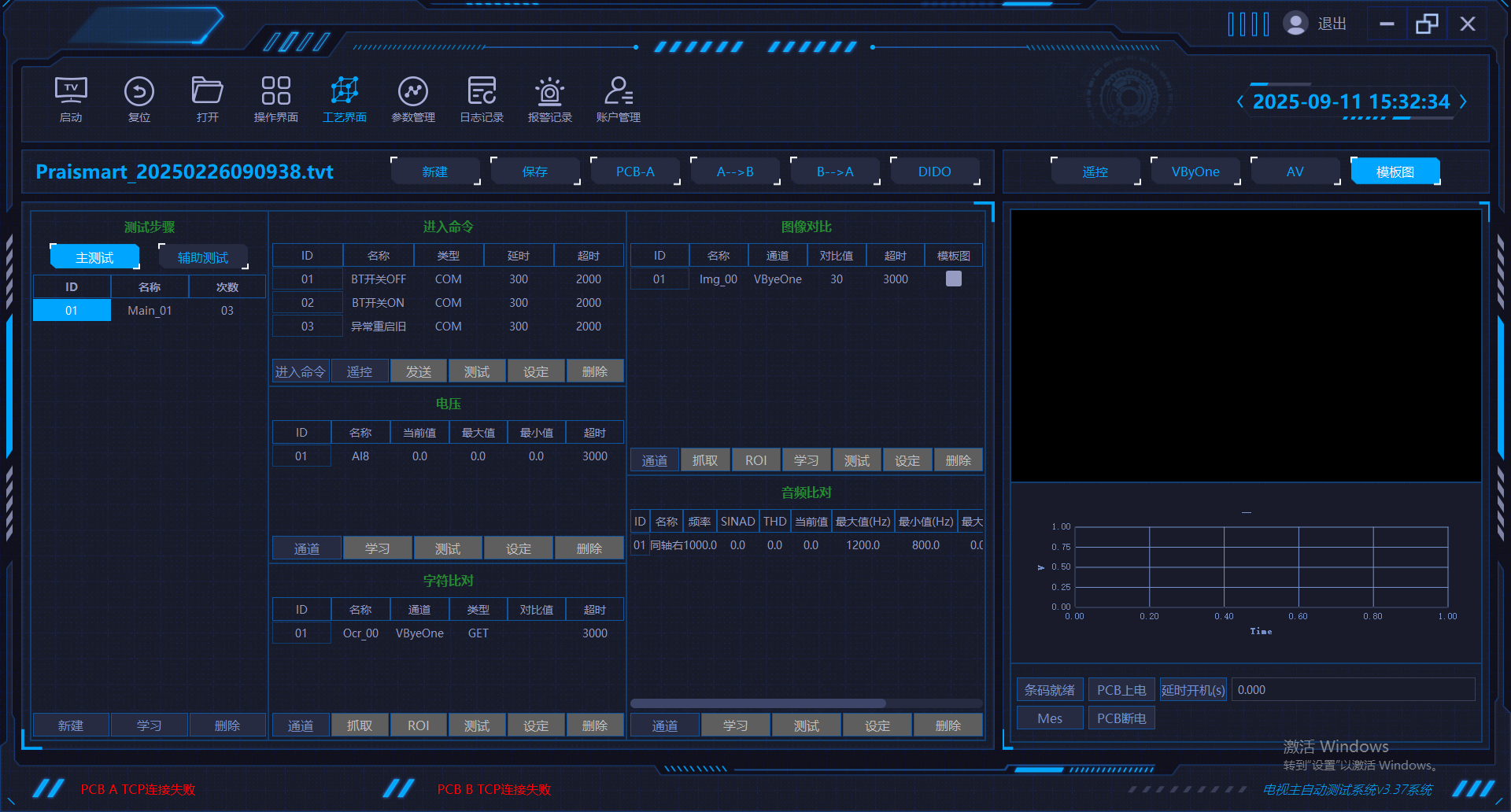

• 自动化测试：根据用户设定的测试规程，自动对被测数字电视主板进行全面测试；

• 全方位测试项目支持：支持图像、音频、模拟与数字信号等多项功能的自动化测试，涵盖视频、音频、信号调节、开关等功能；

• 高兼容性与可扩展性：支持多种分辨率、频率和格式，能够满足不同机型的需求，并具有一定的扩展性。

硬件技术性能

• 信号采集模块

• LVDS图像采集：单通道、双通道、四通道，支持1920×1080、1366×768分辨率，60Hz、120Hz频率，格式：JEDIA、VESA，位宽：8bit、10bit；

• VBYONE图像采集：8lane、16lane，支持3840×2160分辨率，60Hz、120Hz频率；

• VIDEO图像采集：支持PAL、NTSC标准黑白/彩色信号，最大采集分辨率：768×576（PAL）、720×480（NTSC）；

• AUDIO声音采集：频率范围：0～20KHz，幅度范围：-5V~5V，单端模式，左右通道；

• SPEAKER声音采集：频率范围：0～20KHz，幅度范围：-24V~24V，单端模式；

• 耳机信号采集：频率范围：0～20KHz，幅度范围：-3V~3V，单端模式；

• 重低音采集：频率范围：0～20KHz，幅度范围：-24V~24V，单端模式；

• 同轴、光纤采集：频率范围：0～20KHz，幅度范围：-5V~5V，单端模式；

• 背光控制信号采集：PWM信号、锯齿波信号、模拟直流信号采集。

• 功能仿真模块

• IR模拟仿真：支持东芝码和NEC码；

• 光感模拟仿真：亮度1：0V，亮度2：3.3V；

• 模拟直流信号输出：幅度范围：-3.3V~3.3V，单端模式；

• 数字直流信号输出：开漏输出，驱动能力：50mA（Max）。

测试项目

• LVDS接口功能信号：4通道，数字电平测试；

• USB电源：模拟电压测试，3通道；

• 电源开关Power_ON/OFF：1通道，数字电平测试；

• 背光开关：1通道，数字电平测试；

• 遥控信号IR：1通道，数字时序模拟仿真；

• 音频输出：2通道，频率、峰峰值、信噪比、谐波失真；

• 视频图像测试：支持LVDS静态图像测试，最大支持3个标准图像对比；

• 单频音测试：测试频率、峰峰值、占空比等参数。

• 数字电视主板生产线测试：在数字电视主板的生产过程中，FCT功能测试仪可对主板的各项功能进行全自动化检测，确保产品的高质量出厂；

• 数字电视主板研发和调试：用于新机型的研发阶段，快速检测主板功能是否满足设计要求；

• 质量控制与维护：用于生产线或售后服务中心，进行主板的质量监控与故障排查；

• 多种功能模块验证：适用于需要测试音频、视频、背光调节、遥控、按键等功能的场景，适合于多种显示设备的生产测试。

Q1：数字电视主板 FCT功能测试仪支持哪些类型的信号采集？
A1：支持LVDS图像、VBYONE图像、VIDEO图像、AUDIO音频、SPEAKER声音、重低音、耳机信号、同轴光纤信号等多种类型的信号采集。

Q2：本产品能否同时测试两块数字电视主板？
A2：是的，本产品支持一拖二模式，可同时自动测试两块数字电视主板，提升测试效率。

Q3：FCT功能测试仪是否支持功能仿真？
A3：是的，产品提供多种功能仿真，包括IR仿真、按键仿真、光感仿真等，支持模拟各种外部功能。

Q4：数字电视主板 FCT功能测试仪的测试流程是怎样的？

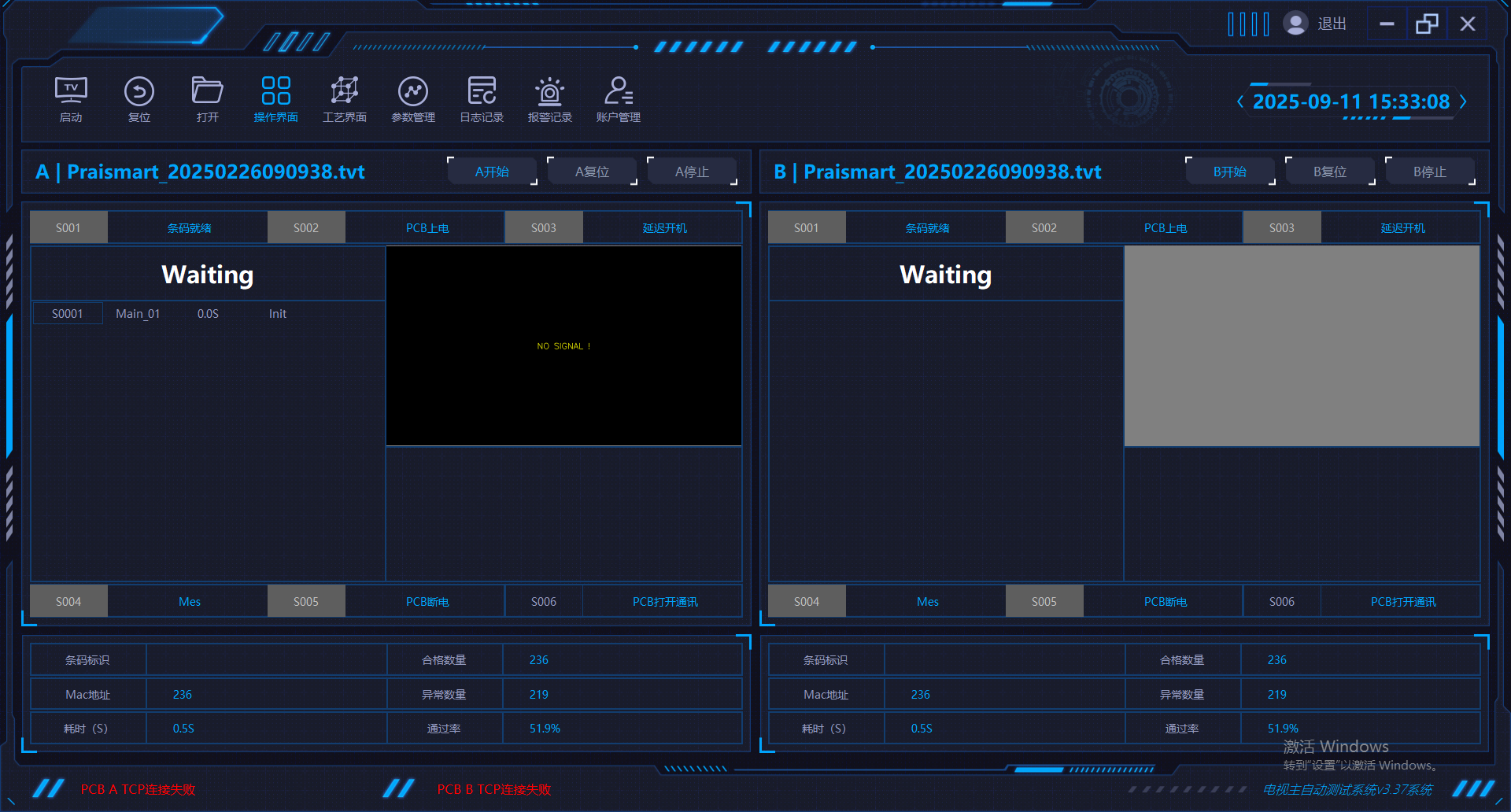

A4：测试流程包括等待被测主板上电、执行测试步骤、如果测试失败会弹出提示，操作员可选择暂停、重测或忽略，测试结果一旦确认会提示“测试结果正确”。

Q5：是否支持自定义测试规程？
A5：是的，用户可以根据需求编写并调整测试规程，以满足不同的测试需求。

Q6：支持哪些图像测试？
A6：支持LVDS静态图像测试、VIDEO静态图像测试、单频音测试，且最多支持与三张标准图进行比较。

Q7：测试时如何处理错误或异常？
A7：如果测试出现错误，系统会弹出对话框提示，并等待操作工选择“暂停”、“重测”或“忽略”，以便进一步处理。
