FCT自动化测试系统

系统介绍：

Praismart FCT自动化测试系统是一款专为PCB电路板及整机功能验证打造的工业级自动化测试平台。系统集成电压采集、图像比对、字符识别（OCR）、音频分析等核心测试引擎，通过68PIN精密接口与被测板建立完整信号链路，实现单工位全流程自动化检测，单次测试周期低于3秒，支持7x24小时连续稳定运行。

测试内容：

1、 串口指令测试：适配多厂商通信协议，下发遥控 / 工厂指令，校验设备串口应答完整性。

2、电压测试：多路模拟电压采集，检测背光、屏供电、WiFi 供电等点位电压是否在标准区间。

3、 字符对比：校验 MAC、版本号等字符显示是否匹配标准。

4、图像对比：HDMI/AV/ATV 等画面模板比对，检测图像显示有无异常。

5、音频测试：采集多路音频信号，校验输出频率、幅值是否合格。

6、条码识别：扫码读取 PCB 条码，校验条码内容、长度合规性。

7、上电与负载测试：控制主板上电时序，搭配电子负载测试灯条、整机负载参数。

技术特点：

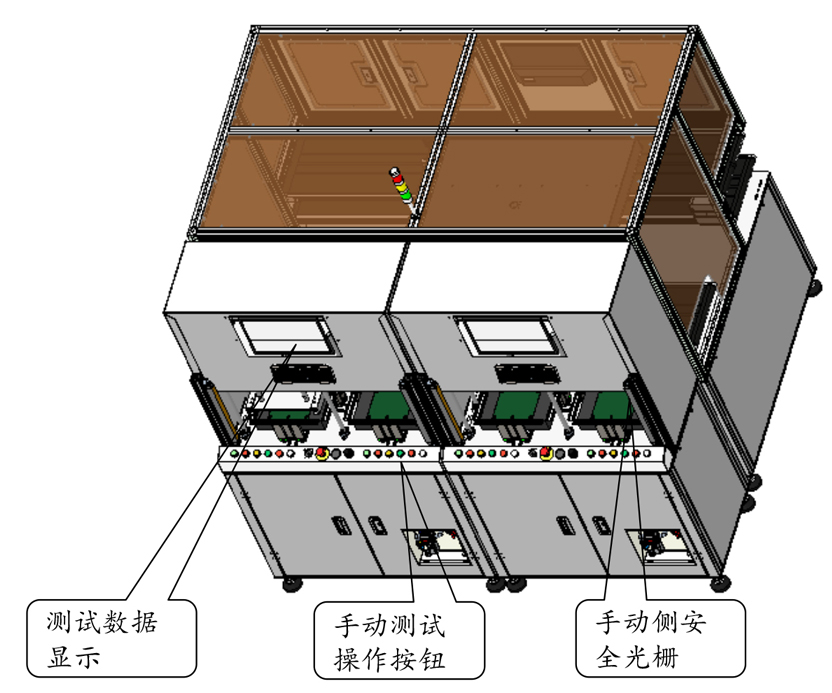

1、双工位全功能自动化测试： A/B双工位协同，串口电压、OCR、图像、音频一键自动测跑。

2、灵活配置快速机型适配：参数复用快速适配各型主板，兼容LVDS/VBYONE及自定义分辨率。

3、  精准故障筛查与自检：自动识别接口参数偏移，音频阈值比对，内置故障自检定位。

4、 标准化管理与系统对接：多级权限管理，MES体系对接，完整数据记录，测试到追溯全链路标准化管控。

产品框架：

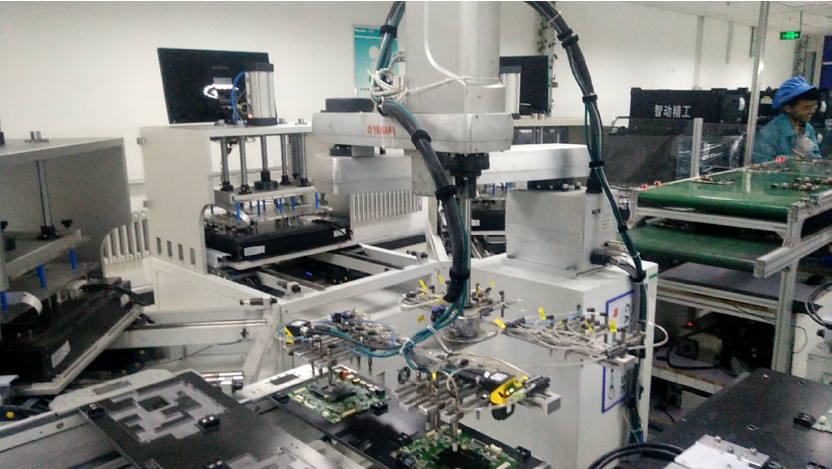

●  方案1 : 6轴机器人，一拖六，12个夹具

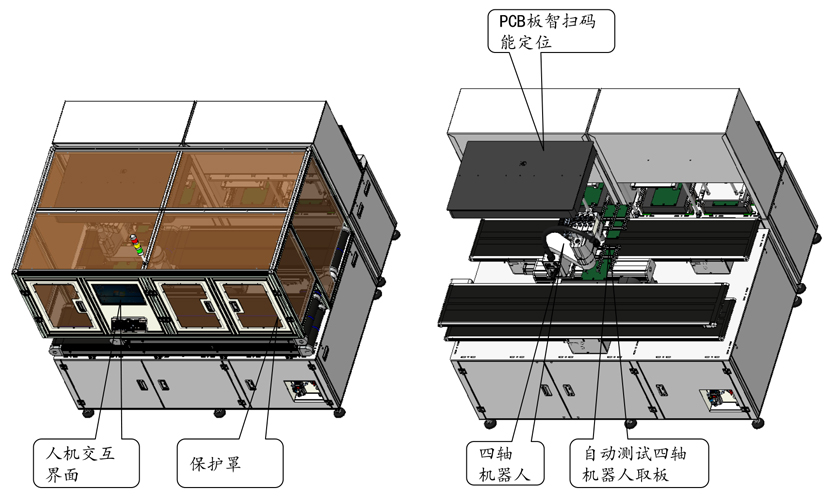

●  方案二 : 4轴机器人，任意扩展

应用范围：

1、液晶电视主板测试与验证；

2、LED背光控制板及驱动板检测

3、LCD控制器输出质量检验

4、视频信号处理芯片出厂一致性检测

5、图像处理算法系统输入源采集

6、嵌入式图像采集解决方案研发
